榫卯的“二十四性”,藏在中国古典家具里的灵魂!

时间:2021-08-10     【转载】   来自:探索红木家具   阅读



中国古典家具的结构巧妙,榫卯有二十四性:直、槽、穿、栽、扣、契;带、位、掛、销、抹、格;斜、插、夹、闷、卡、互;靠、交、抱、锁、斗、结 ,这样的精巧工艺不会破坏木质,利于收藏,而且提升了中国古典家具的艺术价值,很多国外家具和建筑艺术家们赞叹不已,这是中华文化的瑰宝,需要我们传承和发扬光大。

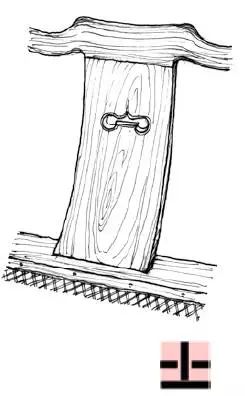

1、直:榫卯与卯材呈现“丁”字形,直榫平肩或齐肩,榫头或出或闷,是所有木材构架的最基本榫卯连接方式。

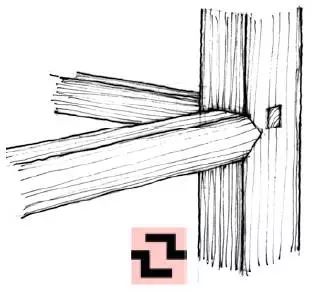

2、斜:榫材与卯材是斜角关系,或锐角或钝角,卯眼与榫肩均非90°连接,另有榫材与卯材虽垂直,但卯材扯转斜肩的榫卯连接。




3、槽:两材同向或垂角,卯材凹槽与榫材凸边(舌簧)的相接,板与板或板与框杆的凹凸拼合。



4、插:燕尾凹槽类的有向插入连接,即投装时必须先对准就位后再往一边插紧,除固定位置外还具有拉力。



5、穿:甲材穿过乙材而与第三材相连接,而乙材基本是限位不动。


若甲材在穿入乙材区间内需要稳定,则另加楔钉,但其主体榫卯的结构性质仍是“穿”。



6、夹:两材呈丁字形连接,甲材榫头呈鸭嘴状,一主一辅、一内一外,主榫入眼辅“榫”在乙材眼的外侧相夹,外面的辅榫仅有主榫一半左右。

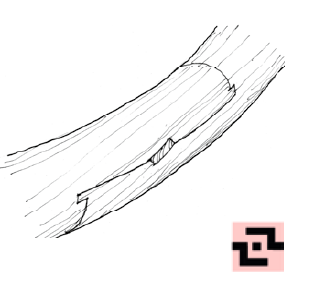

7、栽:两材杆都要凿眼对合的平行拼接,中间另设小榫顺纹栽入连接,一般情况下,小栽榫头一深一浅。

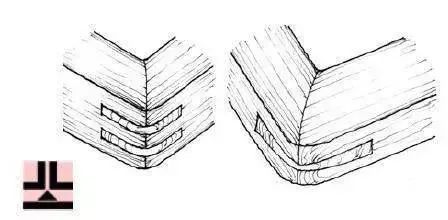

8、闷:两材格角或孤接,两材都要凿眼“凹槽”,另作一键式小木块横(纹)向闷入。



9、扣:两材(托泥)格角连接时,在预留的上小下大头的孔内扣住竖立的第三材,先将腿足下的小方锥榫头定位,然后再将两材格角榫卯结合并扣住腿足。

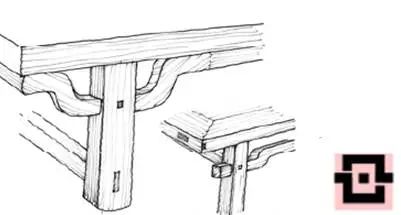

10、卡:边抹两材水平格角时,在预留的孔洞内,穿入并卡住竖立的木材,使其上下左右不可转动或移动。



11、契:两材均出榫、榫头与榫头相互契吻、各部位分别交于第三材同一卯眼内的拼合连接,两榫头有明榫和暗榫之分。



12、互:两材榫头与榫头相互咬吻并加锲钉。

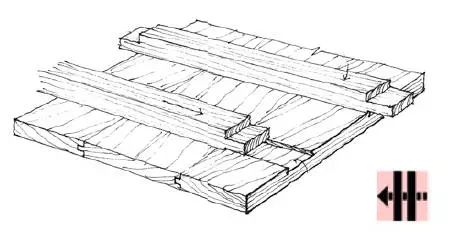

13、带:多个板块拼接时,在其背后开燕尾槽并加条杆。



14、靠:竖向背板与其背后横向背杆的相靠相连,杆靠相锲。



15、位:仅作定位的凹凸活络连接,无须常规榫卯的紧固或严密,如门轴或不滑移的门闩及抽屉下活络滑道等。



16、交:两材定位后的“十”字交或成角交,有固定交合和活络交合两种。



17、挂:桌床等牙板端与腿上端的格角内部结构,其牙板端内作燕尾凹槽,由上而下挂插而入。



18、抱:牙板与腿上端的挂插相连,牙板榫端头下的“小三角”被腿的上端遮盖抱合。



19、销:甲乙两材顺纹的活络拼接,即另作键式小条杆一头栽入甲材后,另一头销入乙材横移收紧,也可反向松开,如走马销等。



20、锁:一材或两材相契于第三材卯内,再用锲钉锁住。

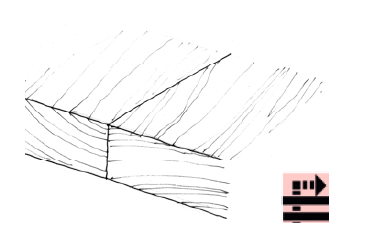

21、抹:木条杆与厚板端头的封边相连,面框抹头也是其中的一种。



22、抖:两板材做成齿状相互咬合,可垂直成角咬合连接,也可两板顺纹延长的端尾咬合连接。

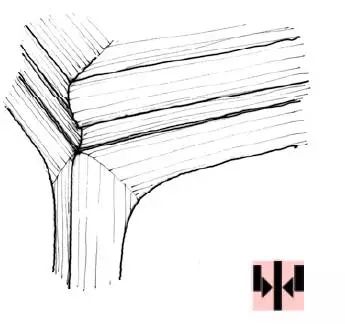

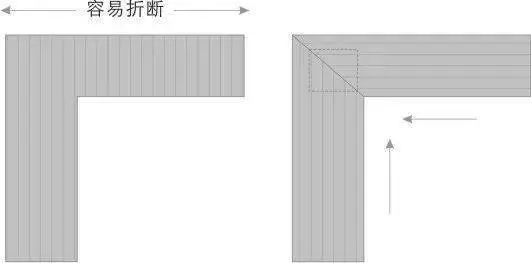

23、格:两材成角或垂直且合一角的榫卯连接,即格角榫。



24、直:三材之间相互垂直关系的三维合一,相互契合,甲乙格角后第三材插入并使甲乙契扣不散,三材受力均衡强而不衰。
